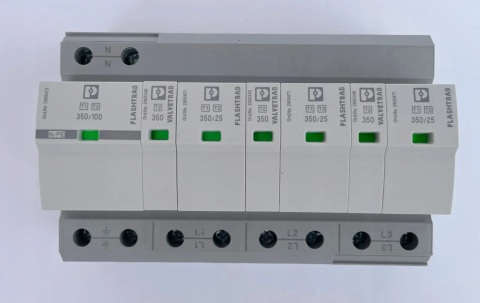

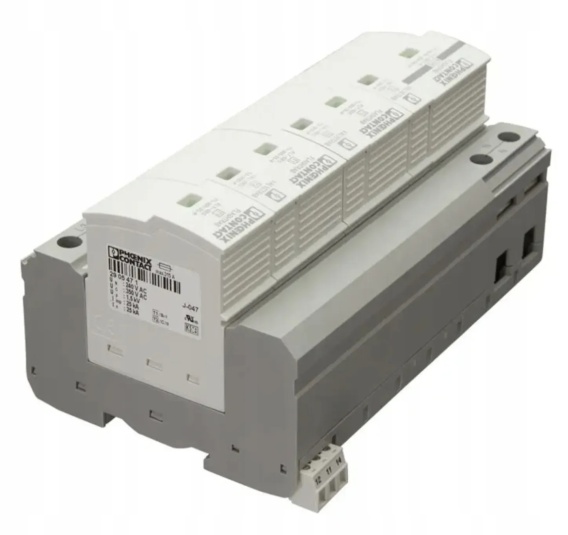

Phoenix Contact FLT-SEC-T1+T2-3S-350/25-FM 2905470 – ogranicznik przepięć typ 1+2

Produkt fabrycznie nowy, nieużywany, w oryginalnym opakowaniu.

Phoenix Contact FLT-SEC-T1+T2-3S-350/25-FM to wtykany ogranicznik przepięć typu 1+2 (klasa I+II), przeznaczony do ochrony trójfazowych instalacji elektrycznych w układach TN-S oraz TT. Urządzenie łączy iskiernik typu 1 bez prądu następczego z ogranicznikiem przepięć typu 2 opartym na warystorze, zapewniając skuteczną ochronę instalacji oraz podłączonych urządzeń przed skutkami wyładowań atmosferycznych i przepięć łączeniowych.

Moduł przeznaczony jest do montażu na standardowej szynie DIN 35 mm. Wyposażono go w optyczną sygnalizację stanu, bezpotencjałowy styk zdalnej sygnalizacji uszkodzenia oraz wymienne wkładki ochronne testowane za pomocą urządzenia CHECKMASTER 2.

Najważniejsze cechy

• kombinowany ogranicznik przepięć typu 1+2 (klasa I+II)
• do instalacji trójfazowych TN-S i TT
• montaż na szynie DIN 35 mm
• wtykowa, dwuczęściowa konstrukcja
• technologia iskiernik + warystor
• najwyższe napięcie trwałe UC 350 V AC
• niski poziom ochrony Up ≤ 1,5 kV
• optyczna sygnalizacja stanu
• styk zdalnej sygnalizacji uszkodzenia (FM)
• wymienne moduły ochronne
• zgodność z CHECKMASTER 2

Zastosowanie

Urządzenie przeznaczone jest do ochrony instalacji elektrycznych oraz urządzeń pracujących w sieciach trójfazowych przed skutkami przepięć wywołanych wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi.

• rozdzielnice elektryczne
• instalacje przemysłowe
• budynki komercyjne
• obiekty użyteczności publicznej
• instalacje automatyki przemysłowej
• systemy zasilania wymagające ochrony przeciwprzepięciowej

Parametry techniczne

• Producent: Phoenix Contact
• Model: FLT-SEC-T1+T2-3S-350/25-FM
• Numer katalogowy: 2905470
• Typ urządzenia: ogranicznik przepięć typ 1+2 (klasa I+II)
• System sieci: TN-S, TT
• Liczba biegunów: 4
• Napięcie znamionowe: 240/415 V AC
• Najwyższe napięcie trwałe UC: 350 V AC
• Znamionowy prąd odprowadzany In (8/20 µs): 25 kA (L-N, L-PE), 100 kA (N-PE)
• Probierczy prąd piorunowy Iimp (10/350 µs): 25 kA (L-N, L-PE), 100 kA (N-PE)
• Maksymalny prąd wyładowczy Imax (8/20 µs): 50 kA (L-N, L-PE), 100 kA (N-PE)
• Poziom ochrony Up: ≤1,5 kV (L-N, N-PE), ≤2,2 kV (L-PE)
• Prąd obciążenia: 125 A
• Stopień ochrony: IP20
• Temperatura pracy: od -40°C do +80°C
• Montaż: szyna DIN 35 mm
• Wymiary: 142,4 × 95,2 × 74,5 mm
• Sygnalizacja: optyczna oraz zdalna (styk FM)

Zawartość zestawu

• 1 × ogranicznik przepięć Phoenix Contact FLT-SEC-T1+T2-3S-350/25-FM
